已知电子管阳极电压$V_{a} = 16kV$，帘栅极电压$V_{g_{2}} = 1200V$，导通角70°。

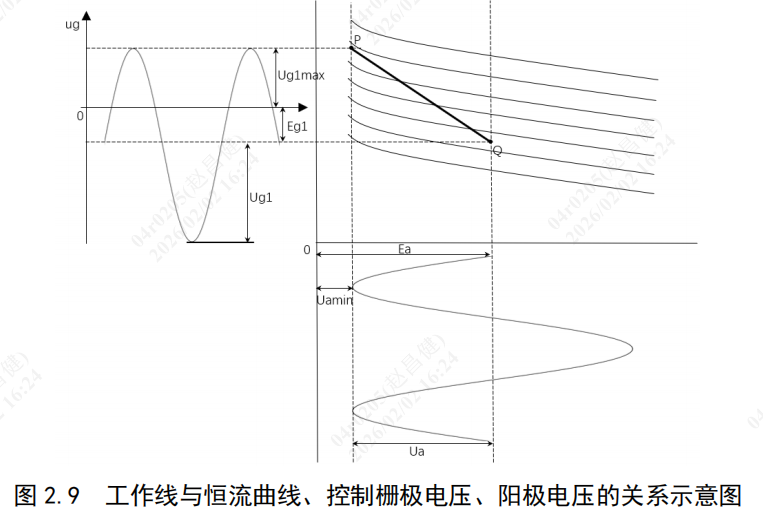

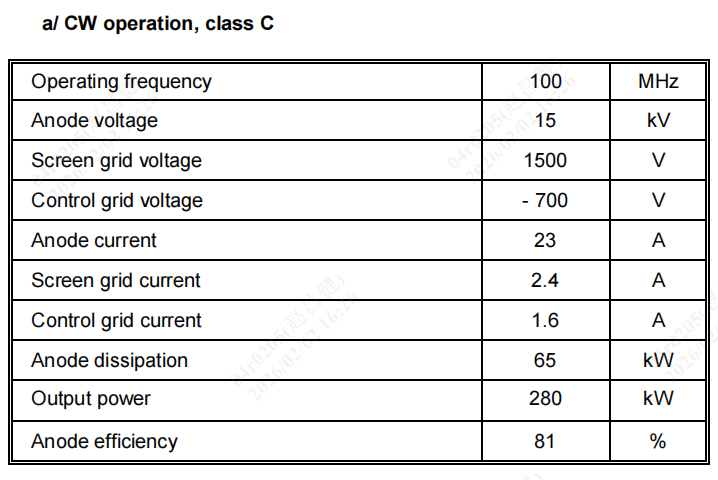

查询TH781技术规格书，已知工作频率100MHz，帘栅压1500V时输出功率为280kW。
即$E_{g2}$=1500V，$P_{\sim}$=280kW。

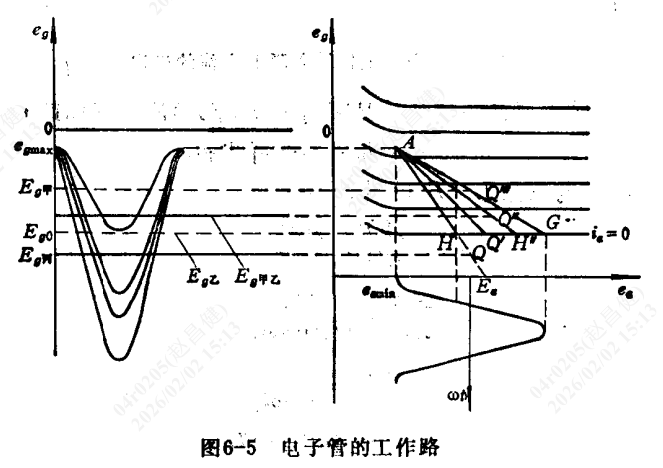

由发射管的板流恒流特性曲线可知，每顺势都有一对栅压$e_{g}$和板压$e_{a}$互相对应，
当wt=0°瞬时，有$e_{g} = e_{gmax}$与$e_{a} = e_{amin}$对应；
我们取此时$\frac{Ua}{Ea}$的经验值，$\frac{Ua}{Ea} = 0.9$得，$e_{amin} = E_{a} - U_{a} = 0.1E_{a}$，$U_{a} = 0.9E_{a}$=14.4kV;
当wt=90°瞬时，有$e_{g} = E_{g}$与$e_{a} = E_{a}$对应；
确定静态工作点为$e_{a}$=16kV，$I_{a}$=0A。由此可得$e_{amin}$=1.6kV。
根据发射管的输出功率$P_{\sim} = \frac{1}{2}I_{a_{1}}U_{a}$，
得$\frac{Ua}{Ea}$取经验值时的基波分量$I_{a1} = \frac{2P_{\sim}}{0.9E_{a}}$=2*280/(0.9*16)=
38.8889 A
当wt=0瞬时，$e_{gmax}$时对应的Im，根据丙类放大器基波电流与分解系数$\alpha_{1}$的关系：$I_{a1} = I_{m}*\alpha_{1}$，解的$I_{m} = \frac{I_{a1}}{\alpha_{1}}$；
根据$\alpha_{1} = \frac{\theta - \sin\theta\cos\theta}{\pi(1 - \cos{\theta)}}$，求得$\alpha_{1}$=0.43555446。
$I_{m}$=38.8889/0.43555446=89.2859A；

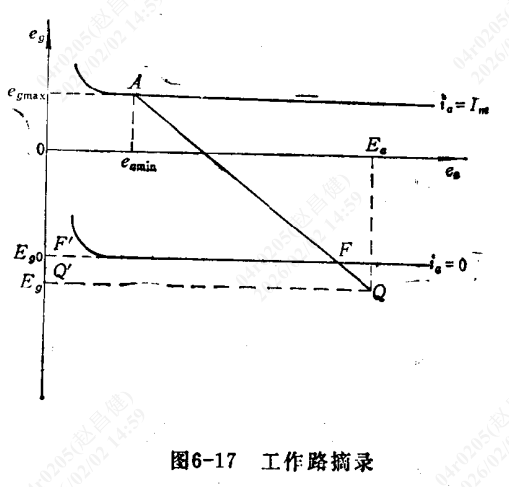

当wt=0瞬时，取P点为(0.1$E_{a}$,$e_{amin}$)=(1.6kV,188V)
当wt=90°瞬时,取Q点为($E_{a}$,$E_{g}$)=(16kV,-380V)
从坐标点获取参数：
栅偏压 Eg = Q.y = -380.00 V
栅极激励电压最大值 eg_max = A.y = 188.00 V
栅极激励电压振幅 Ug = eg_max + |Eg| = 188.00 + 380.00 = 568.00 V

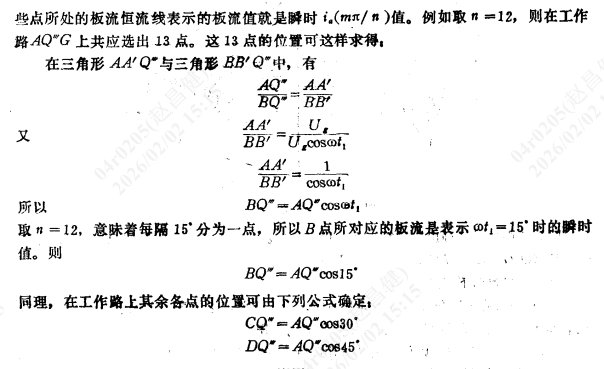

十三点法计算原理如下——
原理：沿斜边AQ从A点(0°)到Q点(90°)按$t = 1 - cos(\theta)$比例取点
请输入三个顶点坐标（格式：横坐标kV 纵坐标V）：
直角顶点 O(x y): 1.6 -380
水平端点 Q(x y): 16 -380
垂直端点 A(x y): 1.6 188
三角形信息:
斜边端点：A(1.600 kV, 188.0 V) → Q(16.000 kV, -380.0 V)
斜边投影：Δx = 14.400 kV, Δy = -568.0 V
直角验证（OA·OQ）: 0.000000 (应≈0)
经过十三点法计算可得，ABCDEF点的坐标分别为：
| 角度 | 比例 t | 距A长度 | 横坐标(kV) | 纵坐标(V) | 点 |
|---|---|---|---|---|---|
| 0.0° | 0 | 0 | 1.6 | 188 | A |
| 15.0° | 0.034074 | 19.36 | 2.0907 | 168.65 | B |
| 30.0° | 0.133975 | 76.122 | 3.5292 | 111.9 | C |
| 45.0° | 0.292893 | 166.417 | 5.8177 | 21.64 | D |
| 60.0° | 0.5 | 284.091 | 8.8 | -96 | E |
| 75.0° | 0.741181 | 421.126 | 12.273 | -232.99 | F |
| 90.0° | 1 | 568.183 | 16 | -380 | Q |

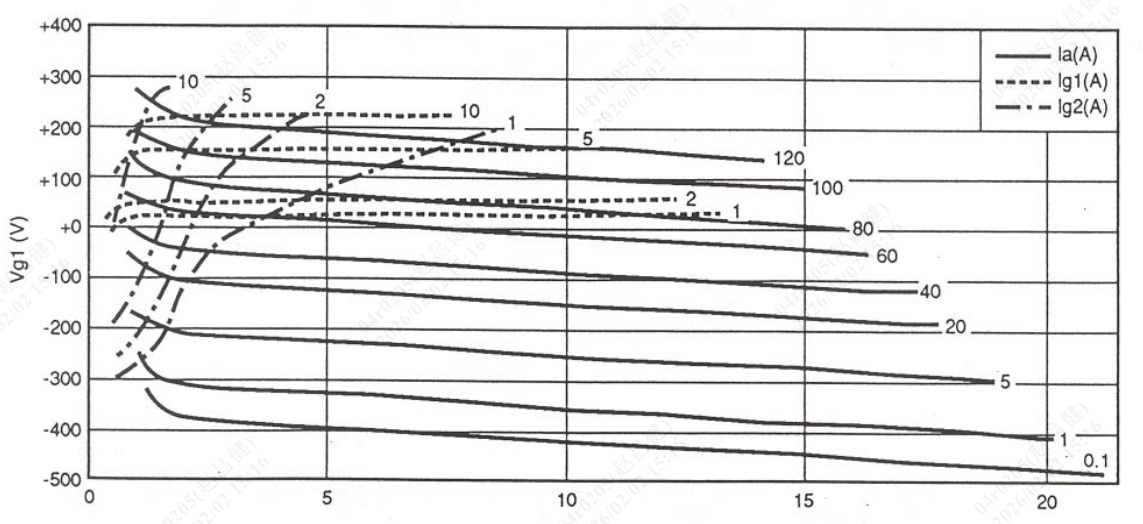

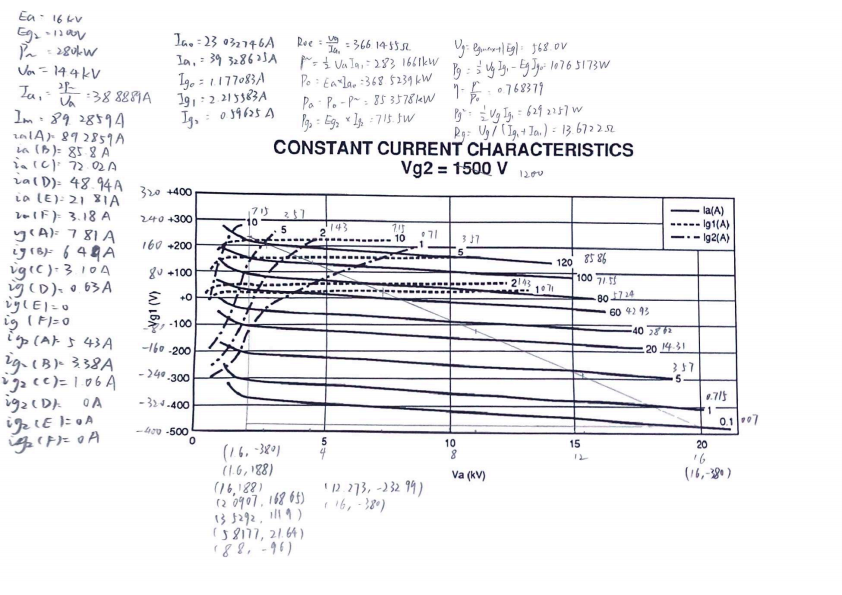

通过观察恒流特性曲线得到，
$i_{a}(A)$=
89.2859A,$i_{a}(B)$=85.8A,$i_{a}(C)$=72.02A,$i_{a}(D)$=48.94A,$i_{a}(E)$=21.81A,$i_{a}(F)$=3.18A
$i_{g}(A)$=7.81A,$i_{g}(B)$=6.49A, $i_{g}(C)$=3.10A, $i_{g}(D)$=0.63A,
$i_{g}(E)$=0A, $i_{g}(F)$=0A
$i_{g_{2}}(A)$=5.43A,$i_{g_{2}}(B)$=3.38A,
$i_{g_{2}}(C)$=1.06A,$i_{g_{2}}(D)$=0A,
$i_{g_{2}}(A)$=0A,$i_{g_{2}}(B)$=0A
| 电流 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| ia | 89.2859 A | 85.8 A | 72.02 A | 48.94 A | 21.81 A | 3.18 A |
| ig | 7.81 A | 6.49 A | 3.10 A | 0.63 A | 0 | 0 |
| i(g2) | 5.43 A | 3.38 A | 1.06 A | 0 | 0 | 0 |

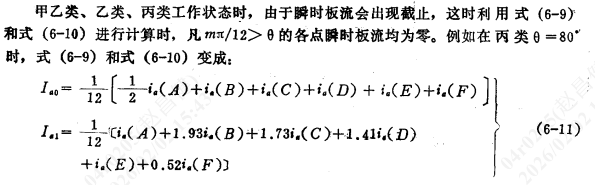

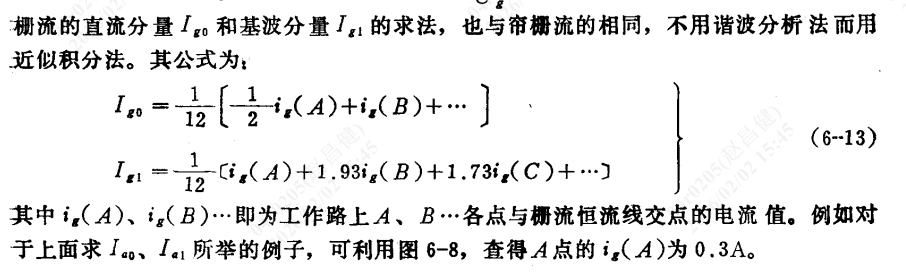

根据上面得到的值计算$I_{a_{0}}$、$I_{a_{1}}$，得到$I_{a_{0}}$=23.032746A，$I_{a_{1}}$=39.328625A；
根据上面得到的值计算$I_{g_{0}}$、$I_{g_{1}}$，得到$I_{g_{0}}$=1.177083A，$I_{g_{1}}$=2.215583A；

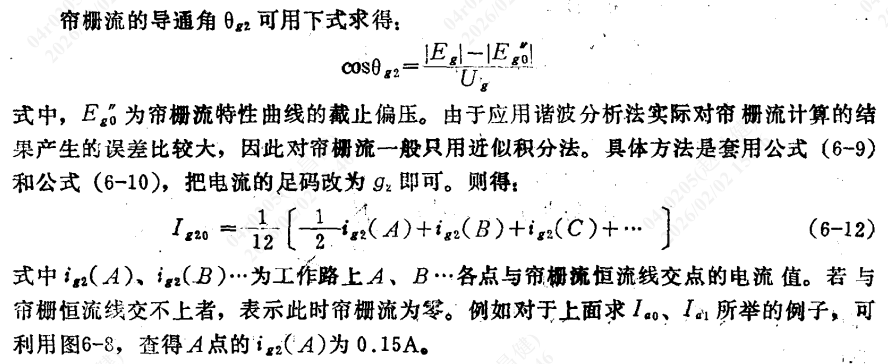

根据上面得到的值计算$I_{{g_{2}}^{0}}$，得到$I_{{g_{2}}^{0}}$=0.596250A；
板级负载电阻$R_{oe} = \frac{U_{a}}{I_{a_{1}}} =$ 14400.00
V / 39.3286 A = 366.1455 Ω；
输入功率$P_{\sim} = \frac{1}{2}{U_{a}I}_{a1}$=0.5 * 14400.00 V *
39.3286 A = 283.1661 kW；
输出功率$P_{o} = E_{a}I_{a_{0}}$=16.00 kV * 23.0327 A = 368.5239 kW；
板级损耗$P_{a} = P_{o} - P_{\sim}$=368.5239 kW - 283.1661 kW = 85.3578
kW；
帘栅极损耗$P_{g_{2}} = E_{g_{2}}I_{{g_{2}}^{0}}$=1200.00 V * 0.596250 A
= 715.5000 W;
栅极损耗$P_{g} = \frac{1}{2}U_{g}I_{g_{1}} - E_{g}I_{g_{0}}$=0.5*568.00*2.215583 -
(-380.00)*1.177083 = 1076.5173 W；
板级效率$\eta = \frac{P_{\sim}}{P_{o}}$=283.1661 kW / 368.5239 kW =
0.768379 (76.84%)；
激励功率$P_{g_{\sim}} = \frac{1}{2}U_{g}I_{g_{1}}$=0.5 * 568.00 V *
2.215583 A = 629.2257 W；
放大器的输入阻抗$R_{g} = \frac{U_{g}}{I_{g_{1}} + I_{a_{1}}}$=568.00 V /
(2.215583 A + 39.328625 A) = 13.6722 Ω。
| 符号 | 名称 | 数值 | 单位 | 符号 | 名称 | 数值 | 单位 |
|---|---|---|---|---|---|---|---|
| Ia0 | 板极直流分量 | 23.0327 | A | Ia1 | 板极基波分量 | 39.3286 | A |
| Ig0 | 栅极直流分量 | 1.1771 | A | Ig1 | 栅极基波分量 | 2.2156 | A |
| Ig20 | 帘栅极直流分量 | 0.5963 | A | ||||
| Roe | 板极负载电阻 Ua1/Ia1 |
366.15 | Ω | P~ | 输出功率 ½Ua1Ia1 |
283.17 | kW |
| P0 | 直流输入功率 EaIa0 |
368.52 | kW | Rge | 栅地输入阻抗 Ug/(Ig1+Ia1) |
13.67 | Ω |
| Pa | 板极损耗 P0-P~ |
85.36 | kW | Pg2 | 帘栅极损耗 Eg2Ig20 |
715.50 | W |
| Pg | 栅极损耗 ½UgIg1-EgIg0 |
1076.52 | W | Pg1 | 激励功率 ½UgIg1 |
629.23 | W |
| η | 板级效率 | P~/P0 | 76.84 | % | |||
C语言代码
#include <stdio.h>
#include <math.h>
#define PI 3.14159265358979323846
#define DEG_TO_RAD(x) ((x) * PI / 180.0)
// 全局变量，用于各阶段传递数据
double Ea, Eg, E_g2; // 电压参数
double theta_deg, theta_rad; // 导通角
int n; // 分解系数序号
double alpha_n; // 分解系数
double Im; // 脉冲电流峰值
double Ia1_calculated; // 阶段1计算的Ia1
double Ua; // 阳极电压振幅
double Ua_over_Ea; // 板压利用系数
double P_tilde; // 射频输出功率 P~ (kW)
// 13点法坐标点
typedef struct {
double x; // 横坐标 (kV)
double y; // 纵坐标 (V)
char name; // 点名称
} Point;
Point points[7]; // A, B, C, D, E, F, Q
// 电流采样值
double ia[6]; // Ia(A) ~ Ia(F)
double ig[6]; // Ig(A) ~ Ig(F)
double ig2[6]; // Ig2(A) ~ Ig2(F)
// 计算结果
double Ia0, Ia1; // 阳极电流直流分量和基波分量
double Ig0, Ig1; // 栅极电流直流分量和基波分量
double Ig2_0; // 帘栅极电流直流分量
// 最终计算结果
double R_oe; // 板级负载电阻
double P_out_rf; // 输出功率 (射频功率)
double P_in_dc; // 输入功率 (直流功率)
double P_a; // 板级损耗
double P_g2; // 帘栅极损耗
double P_g; // 栅极损耗
double eta; // 板级效率
double P_g_drive; // 激励功率
double R_g; // 放大器输入阻抗
double U_g; // 栅极激励电压振幅
// 函数声明
double calculate_alpha(double theta, int n);
void stage1_calculate_Im();
void stage2_thirteen_points();
void stage3_calculate_Ia();
void stage4_calculate_Ig();
void stage5_calculate_Ig2();
void stage6_final_calculations();
int main() {
printf("=================================================\n");
printf(" 电子四极管技术参数计算系统\n");
printf("=================================================\n\n");
// 阶段1：计算Im
stage1_calculate_Im();
// 阶段2：13点法坐标计算
stage2_thirteen_points();
// 阶段3：计算Ia0, Ia1
stage3_calculate_Ia();
// 阶段4：计算Ig0, Ig1
stage4_calculate_Ig();
// 阶段5：计算Ig2_0
stage5_calculate_Ig2();
// 阶段6：最终计算
stage6_final_calculations();
printf("\n=================================================\n");
printf(" 所有计算完成！\n");
printf("=================================================\n");
return 0;
}
// 计算分解系数 α_n
double calculate_alpha(double theta, int n) {
if (n == 0) {
// α0 = (sinθ - θcosθ) / (π(1-cosθ))
return (sin(theta) - theta * cos(theta)) / (PI * (1 - cos(theta)));
} else if (n == 1) {
// α1 = (θ - sinθcosθ) / (π(1-cosθ))
return (theta - sin(theta) * cos(theta)) / (PI * (1 - cos(theta)));
} else {
// αn = 2[sin(nθ)cosθ - ncos(nθ)sinθ] / [π(1-cosθ)n(n²-1)]
double numerator = 2 * (sin(n * theta) * cos(theta) - n * cos(n * theta) * sin(theta));
double denominator = PI * (1 - cos(theta)) * n * (n * n - 1);
return numerator / denominator;
}
}
// 阶段1：输入基本参数，计算Im
void stage1_calculate_Im() {
printf("【阶段1】计算脉冲电流峰值 Im\n");
printf("-------------------------------------------------\n");
// 输入Ea和Eg2
printf("请输入阳极电压 Ea (kV): ");
scanf("%lf", &Ea);
printf("请输入帘栅极电压 Eg2 (V) [默认1500V]: ");
scanf("%lf", &E_g2);
if (E_g2 == 0) E_g2 = 1500.0; // 默认值
// 直接输入射频输出功率 P~
printf("请输入射频输出功率 P~ (kW) [默认280.0kW]: ");
scanf("%lf", &P_tilde);
if (P_tilde == 0) P_tilde = 280.0; // 默认值，与原计算后P~=252/0.9≈280一致
double P_rf = P_tilde * 1000.0; // 转换为W
// 输入导通角
printf("请输入导通角 θ (度): ");
scanf("%lf", &theta_deg);
theta_rad = DEG_TO_RAD(theta_deg);
// 输入分解系数序号
printf("请输入分解系数序号 n (0, 1, 2...): ");
scanf("%d", &n);
// 计算分解系数
alpha_n = calculate_alpha(theta_rad, n);
printf("\n计算结果:\n");
printf(" 角度 θ = %.2f° (%.6f 弧度)\n", theta_deg, theta_rad);
printf(" 分解系数 α_%d = %.8f\n", n, alpha_n);
// 输入板压利用系数
printf("请输入板压利用系数 Ua/Ea (范围0.85~0.95): ");
scanf("%lf", &Ua_over_Ea);
if (Ua_over_Ea < 0.85 || Ua_over_Ea > 0.95) {
printf("警告：板压利用系数超出常规范围！\n");
}
// 计算Ua
Ua = Ua_over_Ea * Ea * 1000; // 转换为V
printf(" 板压利用系数 Ua/Ea = %.4f\n", Ua_over_Ea);
printf(" 阳极电压振幅 Ua = %.2f kV\n", Ua / 1000.0);
// 计算基波分量 Ia1 = 2*P~ / Ua
Ia1_calculated = (2.0 * P_rf) / Ua;
printf(" 基波电流分量 Ia1 = 2*P~/Ua = %.4f A\n", Ia1_calculated);
// 计算Im = Ia1 / α1 (当n=1时)
if (n == 1) {
Im = Ia1_calculated / alpha_n;
} else {
// 如果n≠1，需要重新计算α1
double alpha1 = calculate_alpha(theta_rad, 1);
printf(" 计算α1 = %.8f 用于求Im\n", alpha1);
Im = Ia1_calculated / alpha1;
}
printf("\n>>> 脉冲电流峰值 Im = %.4f A\n", Im);
printf("-------------------------------------------------\n\n");
}
// 阶段2：13点法坐标计算
void stage2_thirteen_points() {
Point O, Q, A; // 直角顶点、水平端点、垂直端点
printf("【阶段2】13点法交点坐标计算\n");
printf("-------------------------------------------------\n");
printf("原理：沿斜边AQ从A点(0°)到Q点(90°)按 t = 1-cos(θ) 比例取点\n\n");
// 输入三个顶点
printf("请输入三个顶点坐标（格式：横坐标kV 纵坐标V）：\n");
printf("直角顶点 O(x y): ");
scanf("%lf %lf", &O.x, &O.y);
printf("水平端点 Q(x y): ");
scanf("%lf %lf", &Q.x, &Q.y);
printf("垂直端点 A(x y): ");
scanf("%lf %lf", &A.x, &A.y);
// 计算斜边向量
double dx = Q.x - A.x;
double dy = Q.y - A.y;
double slope_length = sqrt(dx*dx + dy*dy);
printf("\n三角形信息:\n");
printf(" 斜边端点：A(%.3f kV, %.1f V) → Q(%.3f kV, %.1f V)\n", A.x, A.y, Q.x, Q.y);
printf(" 斜边投影：Δx = %.3f kV, Δy = %.1f V\n", dx, dy);
// 验证直角
double oa_dx = A.x - O.x, oa_dy = A.y - O.y;
double oq_dx = Q.x - O.x, oq_dy = Q.y - O.y;
double dot = oa_dx*oq_dx + oa_dy*oq_dy;
printf(" 直角验证（OA·OQ）: %.6f (应≈0)\n", dot);
// 13点法角度定义
double angles[] = {0, 15, 30, 45, 60, 75, 90};
char point_names[] = {'A', 'B', 'C', 'D', 'E', 'F', 'Q'};
printf("\n13点法交点坐标:\n");
printf("角度 | 比例t | 距A长度 | 横坐标(kV) | 纵坐标(V) | 点\n");
printf("------|---------|---------|------------|-------------|----\n");
for (int i = 0; i < 7; i++) {
double angle_rad = DEG_TO_RAD(angles[i]);
double t = 1.0 - cos(angle_rad); // 核心公式
points[i].x = A.x + t * dx;
points[i].y = A.y + t * dy;
points[i].name = point_names[i];
double dist_from_A = t * slope_length;
printf("%5.1f°| %.6f| %8.3f| %11.4f| %12.2f| %c\n",
angles[i], t, dist_from_A, points[i].x, points[i].y, points[i].name);
}
// 将水平端点Q的y值赋给Eg，将垂直端点A的y值作为eg_max
Eg = Q.y;
double eg_max = A.y; // 垂直端点A的y坐标就是eg_max
// 计算Ug = eg_max + |Eg|
U_g = eg_max + fabs(Eg);
printf("\n>>> 从坐标点获取参数：\n");
printf(" 栅偏压 Eg = Q.y = %.2f V\n", Eg);
printf(" 栅极激励电压最大值 eg_max = A.y = %.2f V\n", eg_max);
printf(" 栅极激励电压振幅 Ug = eg_max + |Eg| = %.2f + %.2f = %.2f V\n",
eg_max, fabs(Eg), U_g);
printf("\n>>> 坐标计算完成，请根据恒流特性曲线读取各点电流值\n");
printf("-------------------------------------------------\n\n");
}
// 阶段3：输入Ia(A)~Ia(F)，计算Ia0, Ia1
void stage3_calculate_Ia() {
printf("【阶段3】计算阳极电流分量 Ia0, Ia1\n");
printf("-------------------------------------------------\n");
printf("请输入从恒流特性曲线读取的阳极电流值 (A):\n");
const char* labels[] = {"A", "B", "C", "D", "E", "F"};
for (int i = 0; i < 6; i++) {
printf(" i_a(%s) = ", labels[i]);
scanf("%lf", &ia[i]);
}
// 使用13点法公式计算
Ia0 = (1.0/12.0) * (0.5*ia[0] + ia[1] + ia[2] + ia[3] + ia[4] + ia[5]);
Ia1 = (1.0/12.0) * (ia[0] + 1.93*ia[1] + 1.73*ia[2] + 1.41*ia[3] + ia[4] + 0.52*ia[5]);
printf("\n输入值:\n");
for (int i = 0; i < 6; i++) {
printf(" i_a(%s) = %.4f A\n", labels[i], ia[i]);
}
printf("\n>>> 计算结果:\n");
printf(" 阳极电流直流分量 Ia0 = %.6f A\n", Ia0);
printf(" 阳极电流基波分量 Ia1 = %.6f A\n", Ia1);
printf("-------------------------------------------------\n\n");
}
// 阶段4：输入Ig(A)~Ig(F)，计算Ig0, Ig1
void stage4_calculate_Ig() {
printf("【阶段4】计算栅极电流分量 Ig0, Ig1\n");
printf("-------------------------------------------------\n");
printf("请输入从恒流特性曲线读取的栅极电流值 (A):\n");
const char* labels[] = {"A", "B", "C", "D", "E", "F"};
for (int i = 0; i < 6; i++) {
printf(" i_g(%s) = ", labels[i]);
scanf("%lf", &ig[i]);
}
Ig0 = (1.0/12.0) * (0.5*ig[0] + ig[1] + ig[2] + ig[3] + ig[4] + ig[5]);
Ig1 = (1.0/12.0) * (ig[0] + 1.93*ig[1] + 1.73*ig[2] + 1.41*ig[3] + ig[4] + 0.52*ig[5]);
printf("\n输入值:\n");
for (int i = 0; i < 6; i++) {
printf(" i_g(%s) = %.4f A\n", labels[i], ig[i]);
}
printf("\n>>> 计算结果:\n");
printf(" 栅极电流直流分量 Ig0 = %.6f A\n", Ig0);
printf(" 栅极电流基波分量 Ig1 = %.6f A\n", Ig1);
printf("-------------------------------------------------\n\n");
}
// 阶段5：输入Ig2(A)~Ig2(F)，计算Ig2_0
void stage5_calculate_Ig2() {
printf("【阶段5】计算帘栅极电流直流分量 Ig2_0\n");
printf("-------------------------------------------------\n");
printf("请输入从恒流特性曲线读取的帘栅极电流值 (A):\n");
const char* labels[] = {"A", "B", "C", "D", "E", "F"};
for (int i = 0; i < 6; i++) {
printf(" i_g2(%s) = ", labels[i]);
scanf("%lf", &ig2[i]);
}
Ig2_0 = (1.0/12.0) * (0.5*ig2[0] + ig2[1] + ig2[2] + ig2[3] + ig2[4] + ig2[5]);
printf("\n输入值:\n");
for (int i = 0; i < 6; i++) {
printf(" i_g2(%s) = %.4f A\n", labels[i], ig2[i]);
}
printf("\n>>> 计算结果:\n");
printf(" 帘栅极电流直流分量 Ig2_0 = %.6f A\n", Ig2_0);
printf("-------------------------------------------------\n\n");
}
// 阶段6：最终计算所有剩余参数
void stage6_final_calculations() {
printf("【阶段6】最终参数计算\n");
printf("-------------------------------------------------\n");
// 重新计算eg_max和Ug，因为stage2中计算的是局部变量
double eg_max = points[0].y; // A点的y坐标
double Eg_value = points[6].y; // Q点的y坐标
double Ug_value = eg_max + fabs(Eg_value);
// 1. 板级负载电阻 Roe = Ua / Ia1
R_oe = Ua / Ia1;
printf("1. 板级负载电阻:\n");
printf(" Roe = Ua / Ia1 = %.2f V / %.4f A = %.4f Ω\n", Ua, Ia1, R_oe);
// 2. 输入功率 (射频输出功率) P~ = 0.5 * Ua * Ia1
P_out_rf = 0.5 * Ua * Ia1;
printf("\n2. 射频输出功率:\n");
printf(" P~ = 0.5 * Ua * Ia1 = 0.5 * %.2f V * %.4f A = %.4f kW\n",
Ua, Ia1, P_out_rf/1000.0);
// 3. 输出功率 (直流输入功率) Po = Ea * Ia0
P_in_dc = (Ea * 1000) * Ia0;
printf("\n3. 直流输入功率:\n");
printf(" Po = Ea * Ia0 = %.2f kV * %.4f A = %.4f kW\n",
Ea, Ia0, P_in_dc/1000.0);
// 4. 板级损耗 Pa = Po - P~
P_a = P_in_dc - P_out_rf;
printf("\n4. 板级损耗:\n");
printf(" Pa = Po - P~ = %.4f kW - %.4f kW = %.4f kW\n",
P_in_dc/1000.0, P_out_rf/1000.0, P_a/1000.0);
// 5. 帘栅极损耗 Pg2 = Eg2 * Ig2_0
P_g2 = E_g2 * Ig2_0;
printf("\n5. 帘栅极损耗:\n");
printf(" Pg2 = Eg2 * Ig2_0 = %.2f V * %.6f A = %.4f W\n",
E_g2, Ig2_0, P_g2);
// 6. 栅极损耗 Pg = 0.5*Ug*Ig1 - Eg*Ig0
P_g = 0.5 * Ug_value * Ig1 - Eg_value * Ig0;
printf("\n6. 栅极损耗:\n");
printf(" 栅极激励电压最大值 eg_max = A.y = %.2f V\n", eg_max);
printf(" 栅偏压 Eg = Q.y = %.2f V\n", Eg_value);
printf(" 栅极激励电压振幅 Ug = eg_max + |Eg| = %.2f V\n", Ug_value);
printf(" Pg = 0.5*Ug*Ig1 - Eg*Ig0 = 0.5*%.2f*%.6f - (%.2f)*%.6f = %.4f W\n",
Ug_value, Ig1, Eg_value, Ig0, P_g);
// 7. 板级效率 η = P~ / Po
eta = P_out_rf / P_in_dc;
printf("\n7. 板级效率:\n");
printf(" η = P~ / Po = %.4f kW / %.4f kW = %.6f (%.2f%%)\n",
P_out_rf/1000.0, P_in_dc/1000.0, eta, eta*100.0);
// 8. 激励功率 Pg~ = 0.5 * Ug * Ig1
P_g_drive = 0.5 * Ug_value * Ig1;
printf("\n8. 激励功率:\n");
printf(" Pg~ = 0.5 * Ug * Ig1 = 0.5 * %.2f V * %.6f A = %.4f W\n",
Ug_value, Ig1, P_g_drive);
// 9. 放大器输入阻抗 Rg = Ug / (Ig1 + Ia1) // 修改为包含Ia1
R_g = Ug_value / (Ig1 + Ia1);
printf("\n9. 放大器输入阻抗:\n");
printf(" Rg = Ug / (Ig1 + Ia1) = %.2f V / (%.6f A + %.6f A) = %.4f Ω\n",
Ug_value, Ig1, Ia1, R_g);
printf("\n-------------------------------------------------\n");
printf("【计算结果汇总】\n");
printf("-------------------------------------------------\n");
printf("基本参数:\n");
printf(" Ea = %.2f kV, Eg = %.2f V, Eg2 = %.2f V\n", Ea, Eg_value, E_g2);
printf(" 板压利用系数 Ua/Ea = %.4f\n", Ua_over_Ea);
printf(" 阳极电压振幅 Ua = %.2f kV\n", Ua/1000.0);
printf(" θ = %.2f°, Im = %.4f A\n", theta_deg, Im);
printf(" 栅极激励电压最大值 eg_max = %.2f V\n", eg_max);
printf(" 栅极激励电压振幅 Ug = %.2f V\n", Ug_value);
printf(" 射频输出功率 P~ = %.2f kW\n", P_tilde);
printf("\n电流分量:\n");
printf(" Ia0 = %.6f A, Ia1 = %.6f A\n", Ia0, Ia1);
printf(" Ig0 = %.6f A, Ig1 = %.6f A\n", Ig0, Ig1);
printf(" Ig2_0 = %.6f A\n", Ig2_0);
printf("\n功率与效率:\n");
printf(" 射频输出功率 P~ = %.4f kW\n", P_out_rf/1000.0);
printf(" 直流输入功率 Po = %.4f kW\n", P_in_dc/1000.0);
printf(" 板级损耗 Pa = %.4f kW\n", P_a/1000.0);
printf(" 帘栅极损耗 Pg2 = %.4f W\n", P_g2);
printf(" 栅极损耗 Pg = %.4f W\n", P_g);
printf(" 板级效率 η = %.2f%%\n", eta*100.0);
printf("\n阻抗与激励:\n");
printf(" 板级负载电阻 Roe = %.4f Ω\n", R_oe);
printf(" 输入阻抗 Rg = %.4f Ω (基于Ig1+Ia1)\n", R_g);
printf(" 激励功率 Pg~ = %.4f W\n", P_g_drive);
printf("-------------------------------------------------\n");
}
参考
[1]岑伟德．调频立体声广播发射机[M]．北京：国防工业出版社，1990．
[2]罗勇杰．兆瓦级电子四极管电气参数设计与数值模拟[D]．湛江：广东海洋大学，2016．
[3]张军．艾玛克电子管特性计算器计算法在维护工作中的应用[J]．广播电视网络，2021(S01)：29-34．
[4]曹丰岭．栅地电路与阴地电路[J]．广播电视信息(下半月刊)，2007(12)：2．
